熱門關(guān)鍵詞: 紫菜養(yǎng)殖玻璃鋼插桿 玻璃鋼風(fēng)管 玻璃鋼 玻璃鋼門窗 玻璃鋼型材
江蘇林森玻璃鋼的流程精細(xì),但是制作起來還是很復(fù)雜的,想做出光滑,無氣泡,上成的玻璃鋼制品還是需要手藝的。可不要隨意模仿哦。

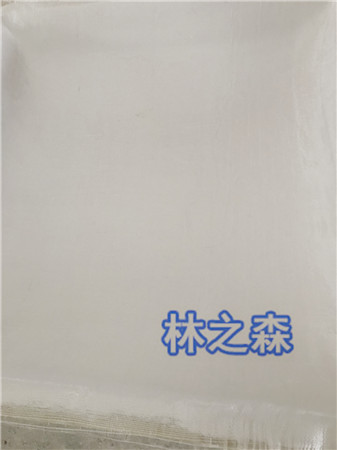

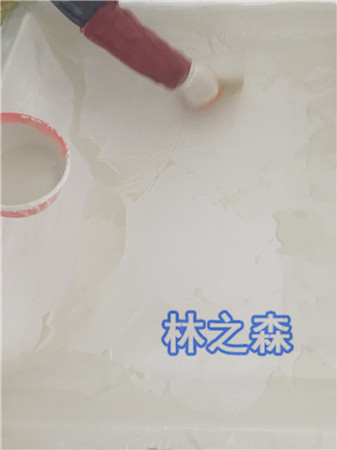

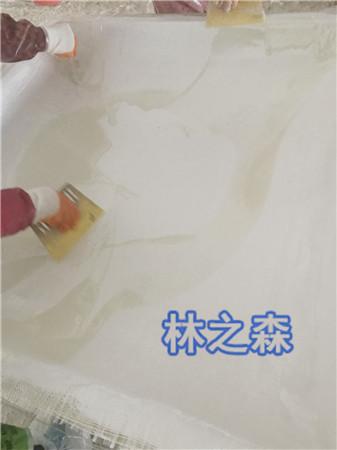

準(zhǔn)備好所有的原材料,用濕軟布將模具表面清潔干凈,不得有污垢,灰塵等,然后用干軟布將其擦干按圖紙要求及工藝要求裁剪氈和布,每層氈(布)必須作稱重記錄(或尺寸記錄),裁剪玻璃布時(shí)兩邊的織邊應(yīng)剪去。
首先:外觀要求:涂層光滑平整、光色均勻、分色清晰,不允許有流疤、集結(jié)的沙粒、皺皮、漏漆缺陷,漆膜豐滿光亮。
其次:膠衣噴涂
噴涂環(huán)境:涂料的最佳噴涂溫度為15℃-25℃,最佳濕度為55%-75%
膠衣固化:膠衣噴涂之后不能立即進(jìn)入恒溫房烘干,防止膠衣表面出現(xiàn)“痱子”等缺陷需要固化以消除皺皮等現(xiàn)象
一般來說制品固化分硬化和熟化兩個(gè)階段:從凝膠到三角化一般要24h ,此時(shí)固化度達(dá)50%~70% (巴柯爾硬性度為 15),加熱可促進(jìn)熟化過程,對(duì)聚酯玻璃鋼, 80℃加熱3h,對(duì)環(huán)氧玻璃鋼,后固化溫度可控制在 150℃以內(nèi)。加熱固化方法很多,中小型制品可在固化爐內(nèi)加熱固化,大型制品可采用模內(nèi)加熱或紅外線加熱
三、脫模和修整
脫模 脫模要保證制品不受損傷。
脫模方法有如下幾種:
①頂出脫模 ②壓力脫模 ③大型制品
④復(fù)雜制品可采用手工脫模方法 先在模具上糊制二三層玻璃鋼,待其固化后從模具上剝離,然后再放在模具上繼續(xù)糊制到設(shè)計(jì)厚度,固化后很容易從模具上脫下來。
最后:手糊玻璃鋼制品的修整 修整分兩種:一種是尺寸修整,另一種缺陷修補(bǔ)。

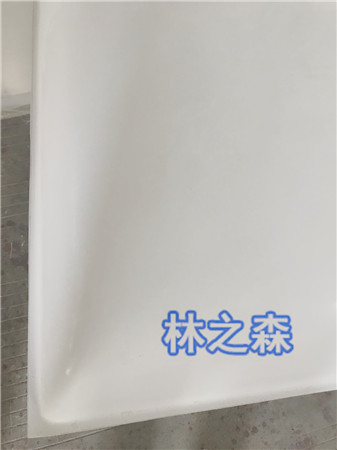

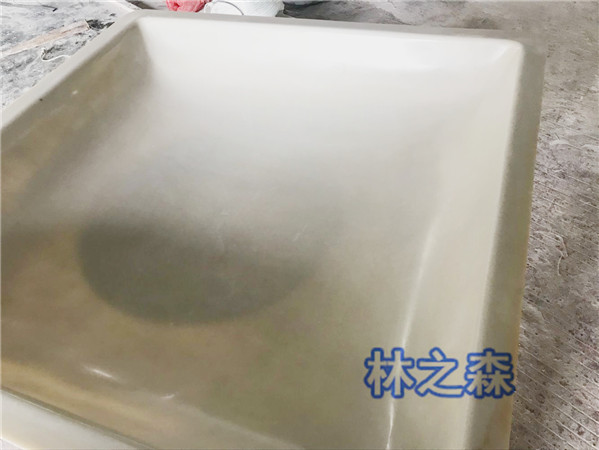

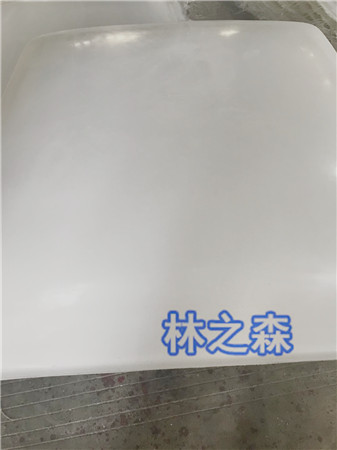

給大家看最終成品哦,光滑、無氣泡,還“無堅(jiān)不摧”
咨詢熱線
13775718531
